沟槽式管道连接件泵房安装实景解析 标准化工艺与质量控制要点

沟槽式管道连接件作为泵房管道系统的重要组成部分，其安装质量直接关系到整个泵房运行的可靠性与安全性。本文结合泵房安装实景图，系统梳理沟槽式连接件的安装工艺、关键控制点及常见问题，为管道设备安装工程提供参考。

一、沟槽式管道连接件概述

沟槽式连接件是通过在管道端部滚压或切削出环形沟槽，利用卡箍、密封圈等部件实现管道快速连接的机械连接方式。相比传统焊接或法兰连接，沟槽式连接具有施工速度快、无需动火作业、可拆卸重复利用等优势，在现代泵房管道安装中应用广泛。

二、泵房安装实景关键区域解析

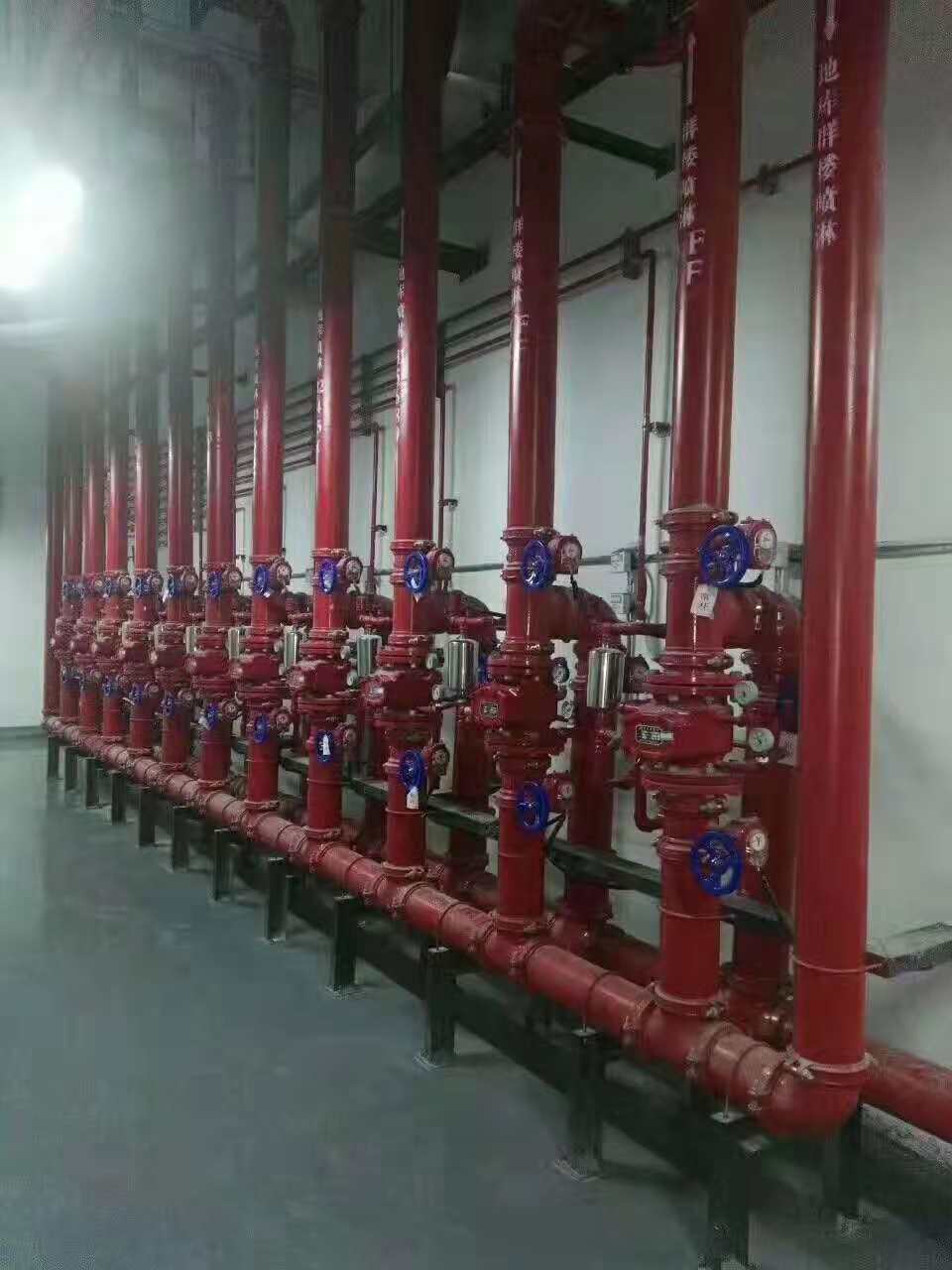

从泵房安装实景图中可以清晰观察到以下典型区域：

1. 水泵进出水管道区域
实景图中泵组进出口管道均采用沟槽式卡箍连接，管道排列整齐，卡箍螺栓朝向一致，便于后期检修。水泵进口处设置偏心异径管，顶部采用沟槽连接，确保进口管道不积聚空气。

2. 主管道与分支管道连接节点
实景图中主管道与分支管道通过沟槽式三通进行连接，三通部位卡箍安装到位，密封圈无扭曲现象。管道支架设置合理，间距符合规范要求，有效支撑管道重量并控制振动传递。

3. 阀门及附件连接部位
沟槽式阀门（如蝶阀、止回阀）两端均采用沟槽卡箍与管道连接，实景图中可见阀门手柄操作空间充足，卡箍与阀门端面间隙均匀。压力表、排气阀等附件通过沟槽式螺纹转换接头连接，安装位置便于观察和操作。

4. 管道穿墙及楼板部位
实景图显示管道穿墙处设置套管，套管与管道间采用柔性填料密封，沟槽连接件避开套管位置安装，确保连接件不受墙体应力影响、便于拆卸维护。

三、沟槽式连接件安装工艺要点

1. 管道端部沟槽加工
采用专用滚槽机或切槽机加工沟槽，沟槽深度、宽度应符合产品技术要求。实景图中沟槽边缘光滑无毛刺，管道端面平整，沟槽位置距管端距离一致。

2. 密封圈安装
安装前检查密封圈无损伤、老化，将密封圈套入管道端部，注意唇边方向朝向介质压力方向。实景图中密封圈安装后与沟槽贴合紧密，无翻边或扭曲。

3. 卡箍安装与紧固
将卡箍扣合在密封圈外部，确保卡箍凸边嵌入沟槽内。螺栓紧固时应均匀交替拧紧，力矩符合产品要求。实景图中卡箍螺栓外露螺纹长度一致，通常为2-3扣。

4. 管道对中与支撑
连接前确保两管道端面平行、轴线对中，避免强行对口产生附加应力。实景图中管道支架安装牢固，沟槽连接件附近设置支吊架，防止连接件承受管道重量。

四、质量控制与验收要点

1. 外观检查
检查卡箍安装方向正确、螺栓紧固均匀、密封圈无外露或损伤。实景图中所有连接件外观整洁，标识清晰。

2. 尺寸复核
抽查沟槽深度、宽度及卡箍螺栓紧固力矩，确保符合设计及产品技术要求。

3. 压力试验
管道系统安装完成后进行水压试验，试验压力为工作压力的1.5倍且不低于0.6MPa，保压10分钟检查所有沟槽连接部位无渗漏。实景图中试压记录完整，各连接点干燥无渗水痕迹。

4. 标识与记录
对沟槽连接件进行统一标识，记录安装位置、规格型号及施工人员信息，便于后期运维管理。

五、常见问题及预防措施

1. 沟槽加工过深或过浅
沟槽过深会削弱管道强度，过浅则导致卡箍无法可靠嵌合。应定期校准滚槽机，按管道规格调整参数。

2. 密封圈扭曲或损伤
安装时涂抹润滑剂，均匀推入密封圈，避免使用尖锐工具。实景图中密封圈安装规范，无扭曲现象。

3. 螺栓紧固不均匀
采用扭矩扳手对称交替紧固，避免单侧过紧导致卡箍偏斜。

4. 管道支架设置不当
沟槽连接件附近应设置支吊架，间距符合规范，防止管道沉降或振动导致连接件松动。

六、

沟槽式管道连接件在泵房安装中的应用，体现了管道施工工业化、标准化的趋势。通过实景图可以看出，规范化的沟槽加工、精确的卡箍安装和严格的质量验收是确保连接可靠性的关键。施工人员应熟悉产品特性，严格执行工艺标准，从而保障泵房管道系统长期安全稳定运行。
