通风管道与设备安装全解析：从风机到防火阀的系统连接

一、通风系统的整体构成

一套完整的通风系统由风机（动力源）、通风管道（输送通道）、防火阀（安全控制部件）以及各类连接风道与管件组成。系统安装质量直接决定了通风效果、运行能耗与消防安全水平。理解各部件之间的连接逻辑与安装要求，是保证整套系统可靠运行的前提。

二、通风管道的选型与安装要点

通风管道通常采用镀锌钢板咬口制作，部分腐蚀性环境采用不锈钢或玻璃钢材质。安装时应重点关注以下环节：

• 支吊架布置：水平管道支吊架间距一般不大于3m，垂直管道不大于4m，且每根立管至少设置两个固定支架。支吊架应避开法兰、阀门及风口位置。
• 管道连接：法兰连接时垫料应平整、无凸入管内部分；咬口连接应紧密,咬缝处涂密封胶。
• 坡度与排水：输送含湿气体的管道应设不小于0.5%的坡度，并在最低点设置排水装置。
• 穿越结构处理：管道穿越防火分区墙体或楼板时，须预埋套管并用不燃材料填塞密实。

管道安装完成后应进行漏光法或漏风量检测，中压系统漏风率不应超过6%。

三、风机安装与管道对接

风机是通风系统的核心设备。安装前需核对风机型号、风量、全压与系统设计参数是否匹配。

• 基础与减振：落地安装风机应设置混凝土基础或型钢支架，并加装减振垫或减振器；吊装风机须采用减振吊架，避免振动传递至建筑结构。

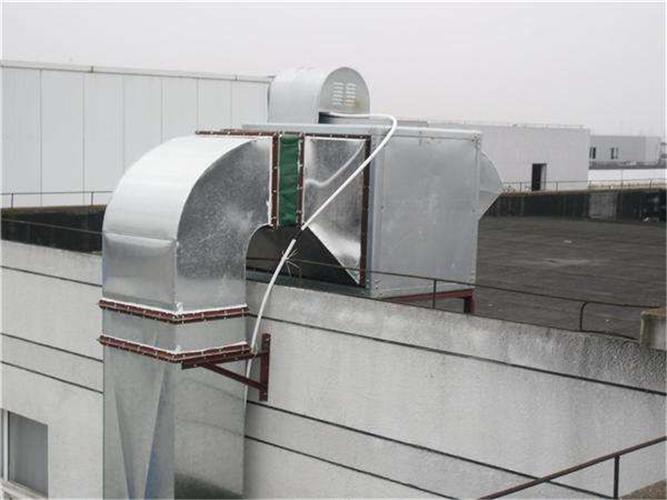

• 进出口连接：风机进出口与管道之间应设置柔性短管（长度一般为150～250mm），以隔离振动。柔性短管应松紧适度，不得扭曲。
• 气流组织：风机进风口前应保证不少于1.5倍管径的直管段，出口侧不少于2.5倍管径，避免急弯造成涡流损失。
• 电气与防护：风机接线须符合电气规范，露天安装时应加设防雨罩，皮带传动部位须安装防护罩。

四、防火阀在风道中的连接与安装

防火阀是通风系统消防安全的關鍵部件，安装质量直接影响火灾时的隔烟阻火效果。

• 安装位置：防火阀应安装在风管穿越防火分区处、穿越防火分隔墙体和楼板处，以及 Vertical 风管与每层水平风管交接处的水平管段上。
• 方向与距离：防火阀气流方向应与阀体标注方向一致；阀体距防火墙距离不宜大于200mm。若因条件限制需增大距离，该管段应采用耐火风管或采取加强防火保护措施。
• 独立支吊架：防火阀应单独设置支吊架，不得由管道承担其重量，防止管道变形影响阀门动作。
• 易熔件检查：安装前应核实易熔件动作温度（一般场所为70℃），并确认阀门手动、电动启闭灵活。
• 与风道连接：防火阀两侧各2m范围内风管应采用不燃材料制作，连接法兰垫料须为不燃材料。

五、连接风道与其他部件的安装协调

连接风道（弯头、三通、变径管等）的安装应遵循减小局部阻力的原则：

• 弯头曲率半径不小于管径的1.5倍；
• 三通分支处应采用顺流三通或加导流叶片；
• 变径管应 gradual 过渡，单侧收缩角不宜大于30°。

风道上的调节阀、静压箱、消声器等部件应按气流方向依次安装，消声器应设独立支架，且与风机之间应有足够距离以避免气流噪声再生。

六、系统调试与验收

安装完毕后需进行系统联动调试：先进行单机试运转，确认风机转向正确、电流正常；再进行系统风量测试与风压平衡调节，各风口风量与设计值偏差不应超过±15%。防火阀应逐一进行手动和联动关闭试验，确认信号反馈正常。验收时应提交管道漏风检测记录、设备安装记录及隐蔽工程验收记录。

##

通风管道与设备安装是一项涉及机械、电气、消防多专业的系统工程。从业者应从材料选型、支架布置、柔性连接、防火阀定位到系统调试逐项把控，使风机、管道、防火阀各司其职又协同配合，方能实现通风系统安全、高效、稳定运行。
